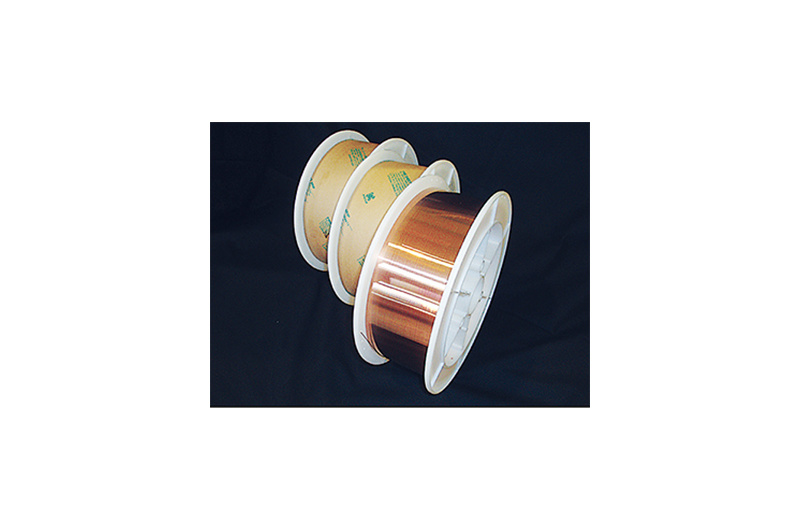

三越金屬的含鐡銅綫 C19400(C86)・C19700(C97)・C19210(C92)
特徵
・於純銅相比，其高强度、高耐熱性
・優異的導電性、導熱性
・可以根據客户的需求對材料做出微調・可對應小批量生產
・可以鍍錫

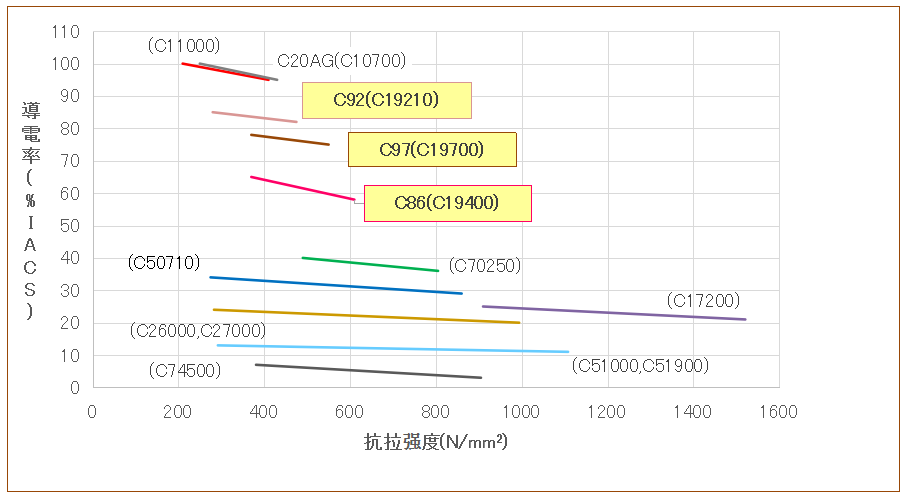

特性圖
| UNS No. | 製品名 | 特色 | 導電率 (代表值） |
| C19400 | C86 | 中導電性・中强度・高耐熱性 | 65%IACS |
| C19700 | C97 | 高導電性・中强度・高耐熱性 | 77%IACS |
| C19210 | C92 | 高導電性・耐熱性 | 85%IACS |
規格・化學成分
| 製品名 | C86 | C97 | C92 | ||
| UNS No. | C19400 | C19700 | C19210 | ||
| 化學成分 | wt%,Nominal | Cu-2.3Fe-0.1Zn-P | Cu-0.7Fe-0.2P-0.1Mg | Cu-0.1Fe-P | |
| Cu | wt% | 97.0≦ | 其余 | 其余 | |
| Fe | wt% | 2.1-2.6 | 0.30-1.2 | 0.05-0.15 | |
| P | wt% | 0.015-0.15 | 0.10-0.40 | 0.025-0.04 | |
| Zn | wt% | 0.05-0.20 | ― | ― | |
| Mg | wt% | ― | 0.01-0.20 | ― | |
物理的性質
| 製品名 | C86 | C97 | C92 | |
| 比重 | ― | 8.91 | 8.9 | 8.94 |
| 導熱度(20℃) | W/(m・K) | 262 | 304 | 334 |
| 綫膨脹係數(20～300℃) | ×10-6/K | 17.9 | 17.2 | 16.9 |
| 縱弹性係數 | kN/mm2 | 121 | 119 | 126 |
| 導電率 | %IACS | 65 | 77 | 85 |
| 體積抵抗率 | μΩ・m | 0.027 | 0.022 | 0.02 |
機械性質 (硬度-抗拉强度)
| 製品名 | C86 | C97 | C92 | ||
| 硬度 | O | N/mm2(ksi) | 270-395 (39-57) | 270-395 (39-57) | 220-335 (32-49) |
| 1/2H | N/mm2(ksi) | 340-525 (49-76) | 340-525 (49-76) | 260-440 (38-64) | |
| H | N/mm2(ksi) | 405-605 (59-88) | 405-605 (59-88) | 335-510 (49-74) | |
| EH | N/mm2(ksi) | 525- (76-) | 525- (76-) | 440- (64-) | |
(6.89N/mm²≒1ksi)
綫製品的公差範圍 单位:mm
| 直徑及對角距離 | 形状及公差範圍 | ||
| 圓形 | 正方形 | ||
| 0.30以上 | 0.50以下 | +0 , -0.01 | +0 , -0.01 |
| 0.50以上 | 1.0以下 | +0 , -0.01 | +0 , -0.02 |
| 1.0以上 | 1.2以下 | +0 , -0.02 | +0 , -0.03 |
| 1.2以上 | 6.0以下 | +0 , -0.02 | ― |
| 6.0以上 | 12.0以下 | +0 , -0.05 | ― |
